399賣到斷貨的昂達B660SD4-W,可否一戰

作者:Amdiyer

購買理由

本文使用PC在網頁端編輯。內容如有錯誤,歡迎指出。

多多活動中1000-160券買到瞭12490F,好馬沒有鞍,正逢本款昂達B660促到399,遂換券(手京,領券中心,點券換券,400-18)湊單買回。

外觀細節及部件安裝

官方參數表

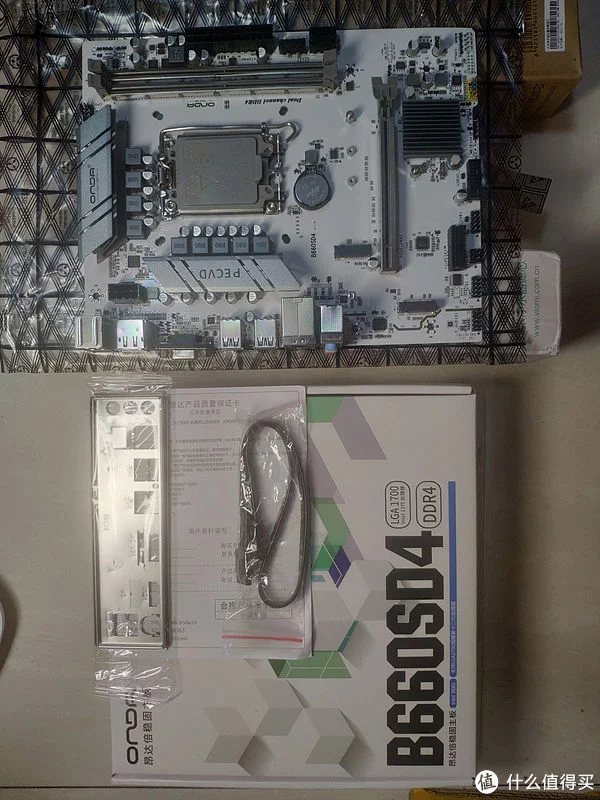

板子比較樸實,無論是板子本身還是包裝附件。點到即止,非奢非寨。其附件僅IO擋板,SATA數據線*1,簡易說明一張,如圖。

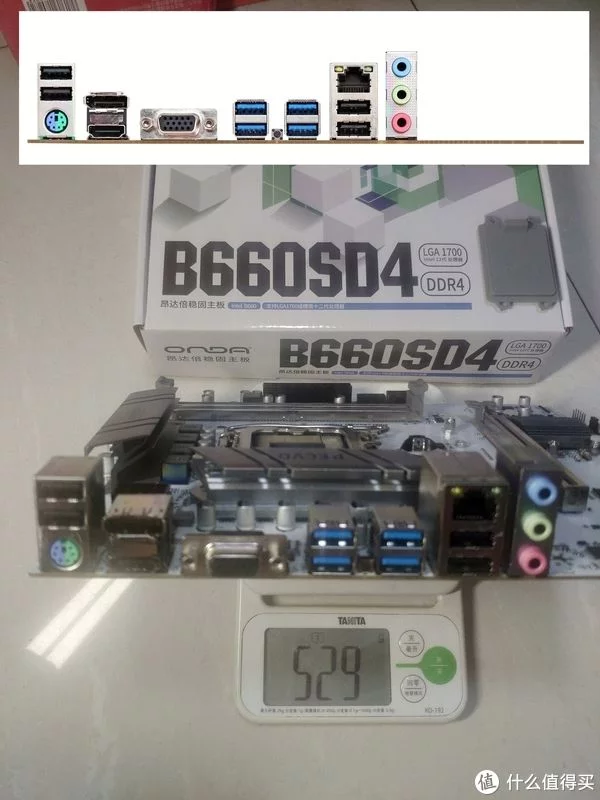

先來稱個重,合並一下官方IO接口圖吧,相片在電腦上才發現應聚焦在IO處。

在這個檔次的主板裡,昂達這塊板子,接口給的算多的。要知道友商H610M-A 的IO少兩個USB 3.0接口

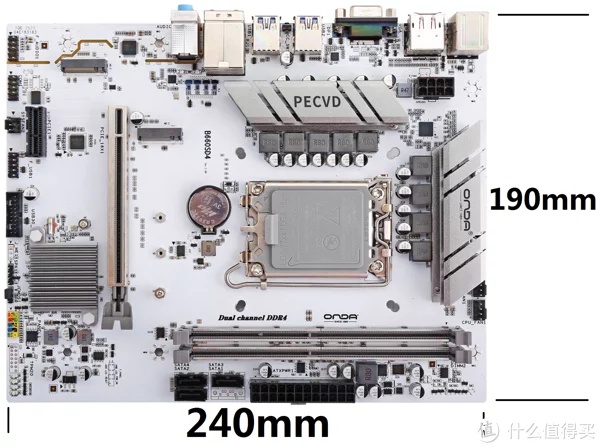

插入2張昂達官網的產品圖片,圖1中尺寸是筆者按官網說明標註的。按此,可以裝入喬思伯C2。

這是官網未提供的主板背面,可見兩組Mos散熱片是分別通過兩個帶有彈簧的螺絲在主板背部固定。

局部細節如圖,官網資料裡其2個M.2插槽中的一個同時支持SATA3和PCIE (Nvme協議),但並未指出是哪一個。因其插入SATA3的M.2固態後會占用一個SATA3通道,這也就是廠商省略瞭一個SATA接口的原因,可能並非完全出於節約物料成本。多數友商在此情況下,會導致一個SATA3接口失效,即M.2插入SATA3固態時的優先級高於SATA3接口。

本主板共有3個風扇接口,CPU處2個為4pin,PCIE-1X處1個為3Pin。

左上圖插針從上到下,依次為HDA前置音頻,COM1(串行口),風扇3Pin,USB 2.0,USB 3.0

即便主板主打瞭低價,但依然擁有友商同款的4燈Debug,這個成本花得值,對於排除問題非常有幫助。

此外,官網及京東商品頁面均未提及PCI-E 16X所支持的標準,手上沒有PCI-E 4.0 / 5.0 設備,也未能測試此特性。

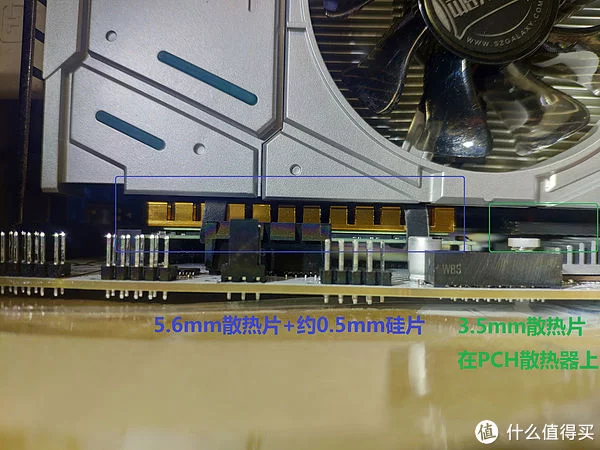

其顯卡插槽左側的M.2插槽,在硬盤配裝約0.5mm(矽片)+5.6mm的厚散熱片時,未和圖示顯卡接觸,若顯卡GPU下端有突出的熱管或鱗片,個人覺得配裝薄款散熱片(3.5mm)應該能用。

從做工上說,這張板子最大的槽點,即聲卡隻有光桿司令,一顆ALC697芯片周邊沒有大電容濾波。開機後的試聽也確實明顯能聽出聲音的單薄,白開水般的感覺,對於多年使用聲卡的用戶,屬於完全沒有音質可言的級別,但相比非強化版集成聲卡,好像區別又不大。

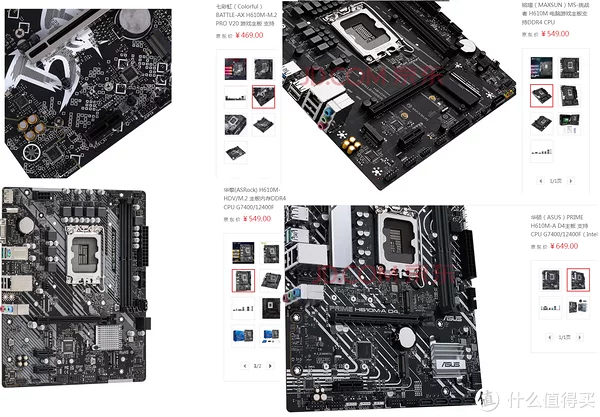

京東自營不同板型H610聲卡部分,當然,下圖裡的主板都比昂達的要貴。此外,也看瞭下京東最便宜的兩款H610,399的升技,439的翔升,同樣是光桿司令。貓傢兩款精粵H610,也是如此。在低價主板的領域,這不是一個好的現象。

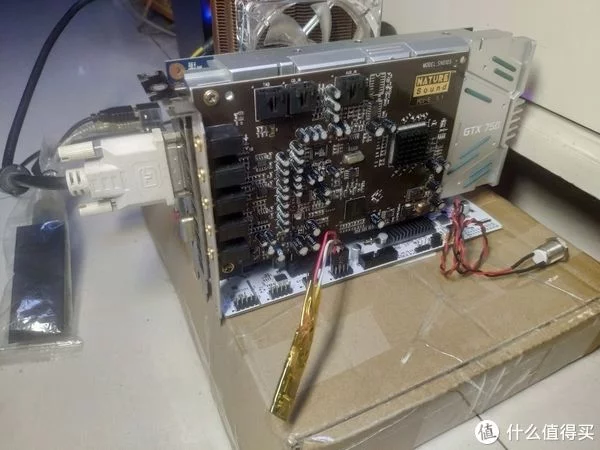

當然,插入顯卡的用戶也不要期待在1X中安裝獨立聲卡改善音質,因1X設備的插入會明顯影響顯卡的散熱。非要上內置聲卡,建議購買PCI-E延長線。當然USB聲卡/DAC也是不錯的選擇。

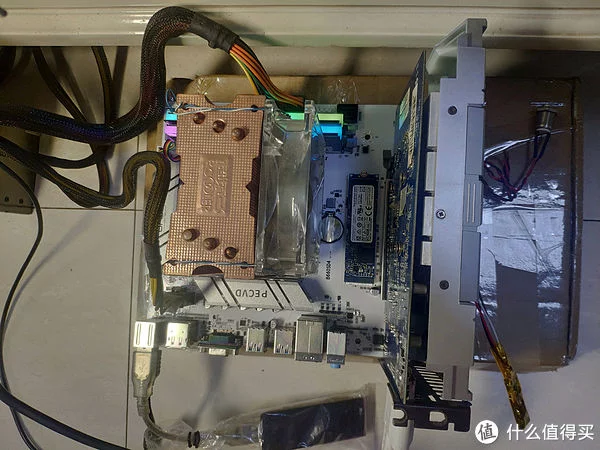

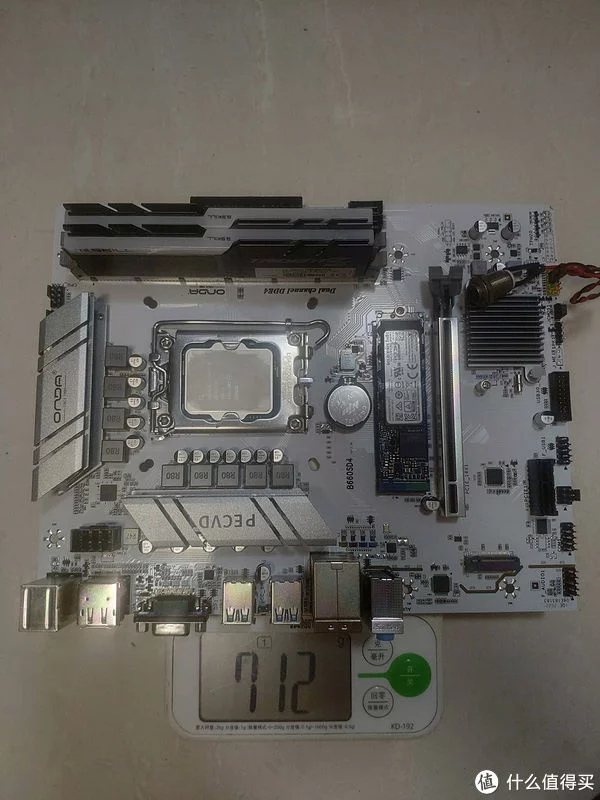

裝好主要部件,稍後進入測試狀態。

開機點亮。為什麼散熱器裝的這麼魔性,因為沒有扣具,12代換成1700接口,處理器變身長方形,散熱器底面在這個方向和處理器一致,沒有足夠的壓力,就靠更大的接觸面積改善一下吧。

BIOS

沒有找到BIOS截圖保存到U盤的功能,相比截圖,拍照畫質喜人。

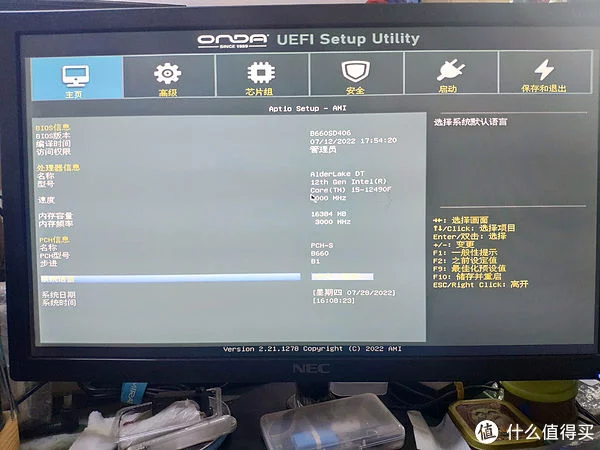

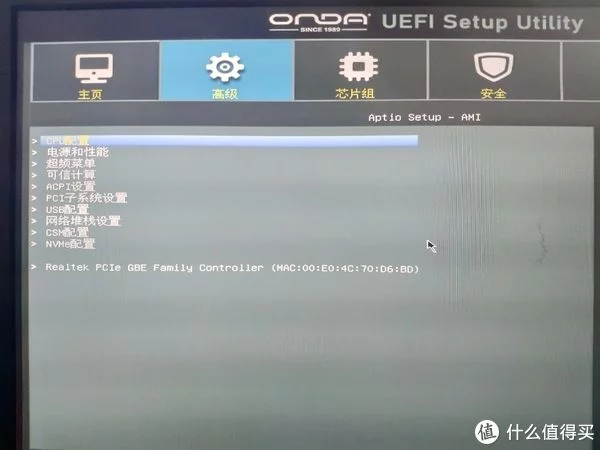

默認狀態下的主頁和高級,BIOS中英雙語,看不慣,還是改成英文吧。界面很古典,筆者開機後唯一需要改的XMP藏的好深。廠傢官網,驅動下載頁面隻有出廠BIOS,當然這個檔次的板子,通常也不會更新幾個版本,看13代發售後,會不會提供新版BIOS吧。

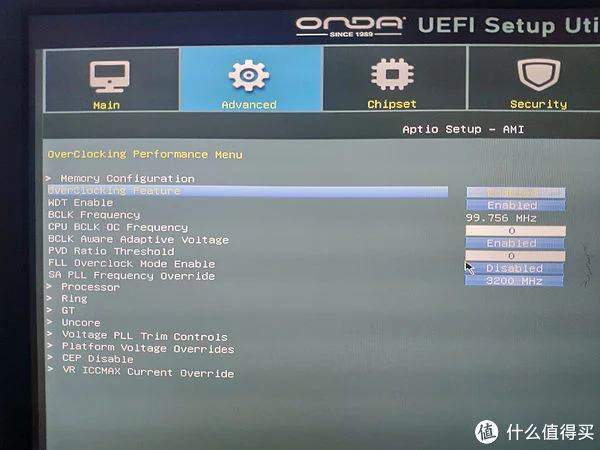

高級-超頻菜單,開關超頻項目前後的變化。這個檔次的板子,大概也不會有誰用來超頻。絕大多數主流遊戲的兼容性也逐漸改善瞭,關小核的情形也越來越少瞭。

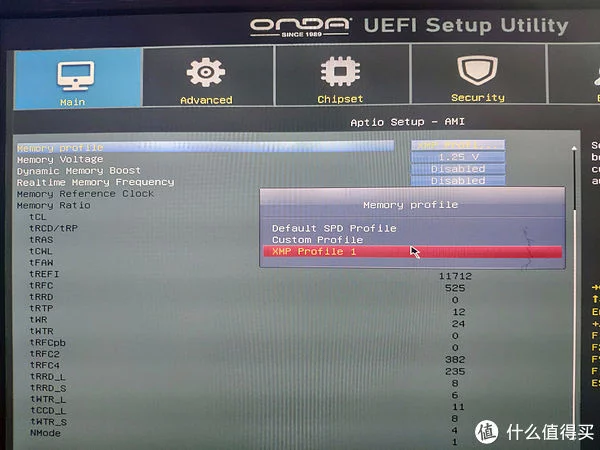

內存的XMP需手動開啟,學識短淺,實在沒弄懂應如何調整內存頻率和如何對內存進行超頻。圖示列表若激活第二個選項,Custom Profile,確有很多可手動調整的項目,除瞭小參,實在是沒弄懂應如何指定內存工作頻率。內存電壓,僅1.25V / 1.35V 兩個選項。

測試

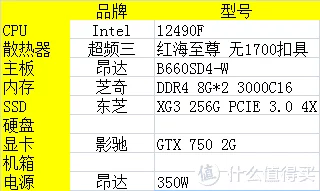

測試平臺配置如表格,手上隻有3000C16內存,12490F官方是支持DDR4 3200的,多數媒體評測也基於此。

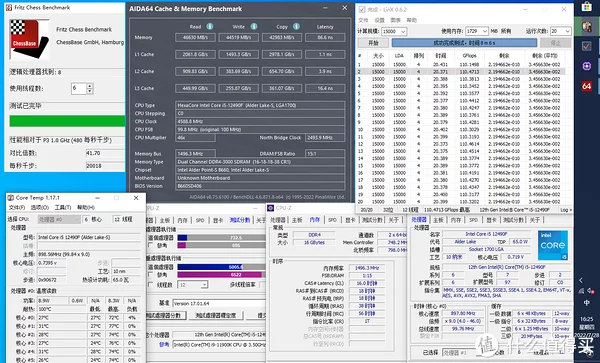

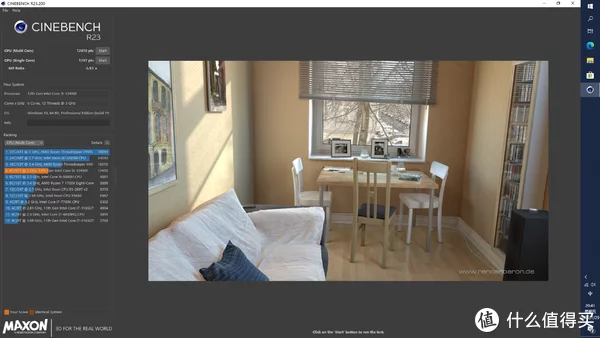

不是專業測試機構,其12490F評測,已有多個媒體放出成績。基於本主板跑出的成績,也簡單對比瞭下媒體成績,分數基本相近,講道理,內存略低一些,分數也應略低一些。
手上的國際象棋最大支持8線程,這裡就選瞭6線程參與測試。

AIDA的內存遲延感覺比9代高出不少,在其他媒體找瞭幾篇12代測內存的評測,感覺這可能是12代的普遍現象。

此外,也測試瞭一下兩個M.2插槽,PCI-E 3.0 4X的東芝XG3硬盤在兩個插槽沒有明顯差異,顯卡帶寬也沒有變化。其顯卡的PCI-E 1.0 3.0取決於打開GPU-Z的時長(截圖的快與慢),打開馬上截圖就是3.0,過十幾秒就會變成1.0。

總結

2022-07,在399價位能買到雙M.2的B660板子,價格非常有殺傷力。板子雖沒什麼亮點,但該有的也都有瞭,唯一的槽點就是板子聲卡缺少濾波電容,若廠傢後續版本能補足這一短板,本產品會更具競爭力。
